菲律宾货轮三维扫描

浏览:304

2019-08-27

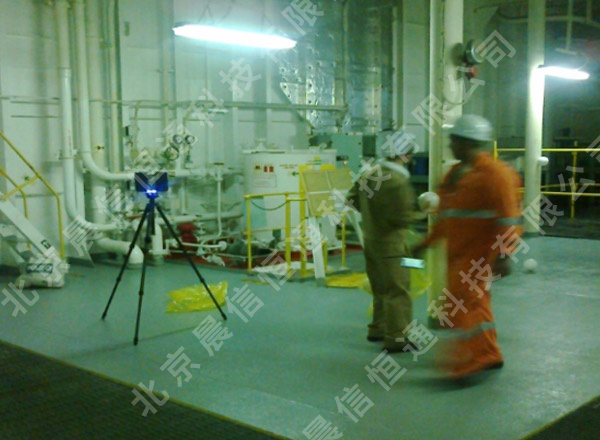

我们对于停留在广东湛江港的由日本Mol制造的菲律宾大型货轮内部进行了三维激光扫描,获取该船内部主控室以及engine room的三维点云结构数据。


01
02


整体数据量11.5亿点。单站测量精度2mm,整体测量拼接精度误差3mm左右。获取整个安装舱压水净化系统区域的三维坐标数据。


03

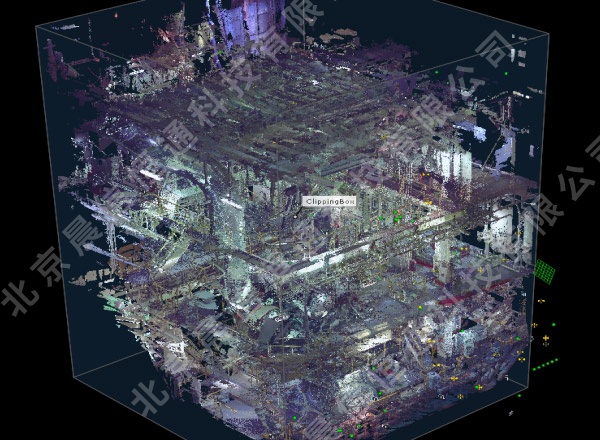

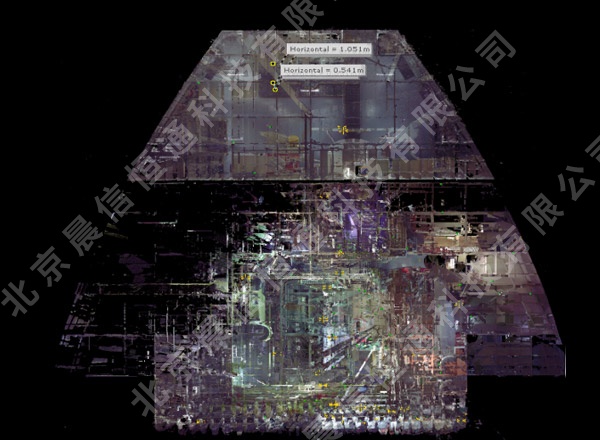

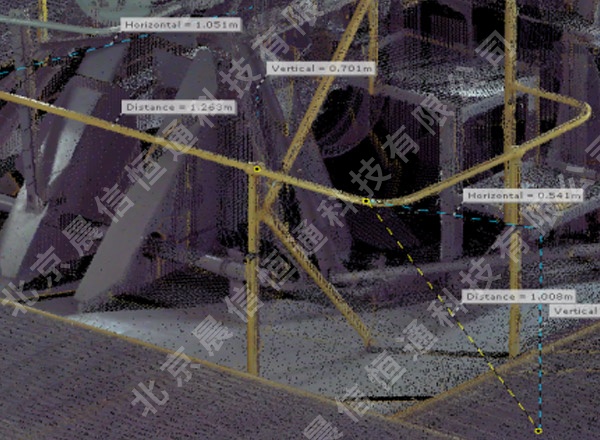

完整的三维扫描点云数据,快速实现三维距离测量

04

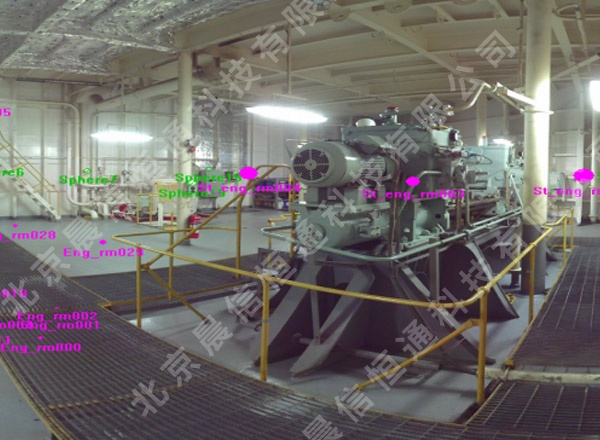

高清度点云影像获得被测区域的三维现状

05

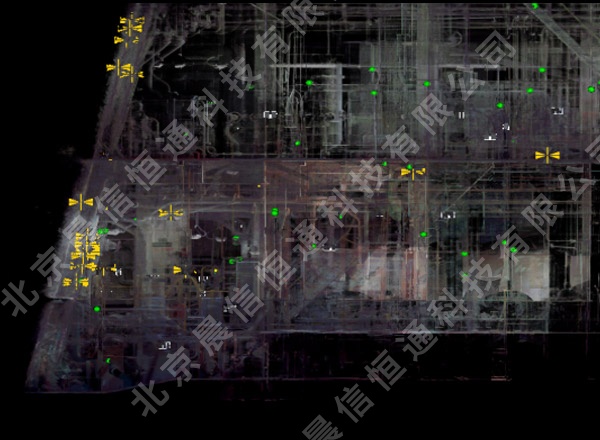

舱内结构清晰可见,通过点云提区船舱内部管道设备的设计模型


06

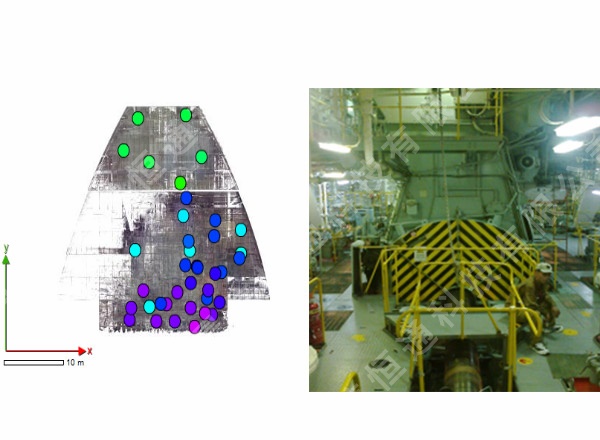

扫描站分布图,不同颜色代表不同高度

07

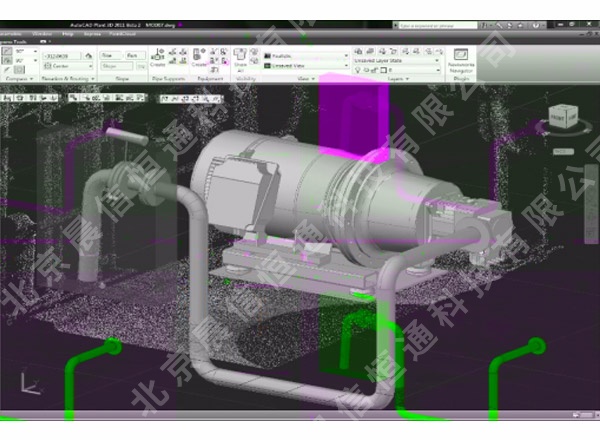

拼接后的三维点云数据,使用设计软件如AutoDesk Plant 3D等建立模型

08

在扫描模型的基础上进行设计改造和虚拟装配
