EdgeWise Building

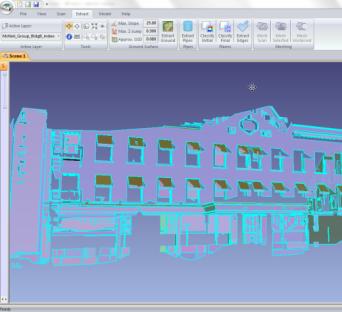

EdgeWise Building™通过其算法将扫描数据的共面点进行分类,并且自动识别平面的边缘。接着提取边缘来作为实体的几何结构并去除多余点。成果模型可以导出到任意CAD程序中,用于最终建模。


01


步骤1.文件导入----将扫描数据导入到EdgeWise—软件可以一次性处理多达10个扫描文件。文件格式包括:fls, .ptx,.xyz, ptg等等

02

EdgeWise Building可以批量处理多达10个的独立扫描文件。


步骤2:设置平面提取参数--- Edge Wise用户可以“调整”提取算法,以适应扫描独特的几何形状。

03

参数提取允许用户在扫描项目和数据质量的基础上对结果进行调整。


步骤3:Points and Extract Edges分类-- EdgeWise’s提取算法索引和共面点分类,去除多余和不必要的数据。然后提取完整的几何图形来创建到毫米的结构模型。

04

调整附加的提取参数可以进一步的提高成果质量。


步骤4:导出几何数据到任意的CAD程序—提取的几何数据可以导出到任意的CAD程序来用于最终的建模。

05

导出的提取边缘可以作为DXF文件,并且可以以任意的CAD包形式完成。


如何自动提取地面信息?

步骤1:文件导入—将扫描数据导入EdgeWise Building—文件格式包括:fls, .ptx, .xyz, .ptg 等等

06

EdgeWise可以在短时间内创建高精度的TIN模型


步骤2:设置地面提取参数—设置提取EdgeWise Plant的倾斜角度(最大值为60°)、点与点之间的距离及TIN文件尺寸。

07

我们的地面提取参数允许您微调算法,以达到的效果


步骤3:导出成果模型—完成的TIN可以作为一个.dxf文件或一个Land XML文件导入到任意CAD程序中。

08

EdgeWise创建TIN文件大约需要5分钟。
