AS-BUILT FOR REVIT®:为 BIM 的扫描数据提取创造效率
FARO As-Built for Revit® 专为需要在 Autodesk® Revit® 中快速分析三维激光扫描数据的建筑师、工程师和总承包商而设计。借助为 BIM 模型创建、对齐、编辑和分析定制的功能, 用户可以遵守建筑生命周期内的完整工作流程。 为地面、墙壁、门窗、圆柱、横梁和立柱、屋顶甚至管路建模。
1) 确保全局视角保留
截面管理器使用户能够在独立于使用当前视图的情况下截取Revit® 中的点云,通过按层级排列的点云截面实现的方向定位。FARO SCENE 用户可以直接在 Revit® 中使用 FARO As-Built 工具。这使定位更容易,提高了处理的精度,并使用户能够轻松管理和浏览扫描仪数据。
2) 直接在Revit® 点云中创建三维模型
FARO As-Built for Revit® 插件具有广泛的三维建筑辅助功能。在该应用中,用户可利用真实三维单点捕捉在点云中创建三维模型线和构建点,无需借助 Revit® 工作平面。用户可交叉模型平面并创建交叉线和交叉点,以及直接在点云中创建适合的工作平面。
3) 采用自动化功能,省时省钱

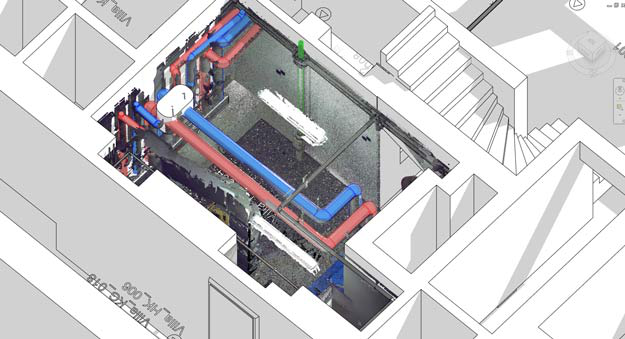

借助FARO As-Built for Revit®,墙壁、管道和结构要素(如横梁和立柱)可以快速而准确地创建。墙壁类型会根据墙壁厚度自动定义。墙壁对齐工具允许用户在整个模型中全局对齐,修正和修复提取的墙段。附加功能包括基于地面不规则度自动创建不规则楼板,以及地面创建(拓扑表面)。利用扫描数据进行管道走向建模功能增强了 Revit 捕捉完工数据的能力。
4) 将模型与现实进行对比
表面分析可进行点云和Revit® 模型之间的对比。对比结果可以显示为热图,并可以导出为剖面线,或导出到数据库当中。利用剖面线可创建复杂的地面模型以及复杂的模型元件。
5) 直接在族编辑器中使用激光扫描仪数据
FARO As-Built 可使三维激光扫描仪数据直接用于 Revit® 族编辑器。使用点云区域、平面扫描视图和正射影像为门窗、立柱和管道配件创建特定于对象的族很简单轻松。
