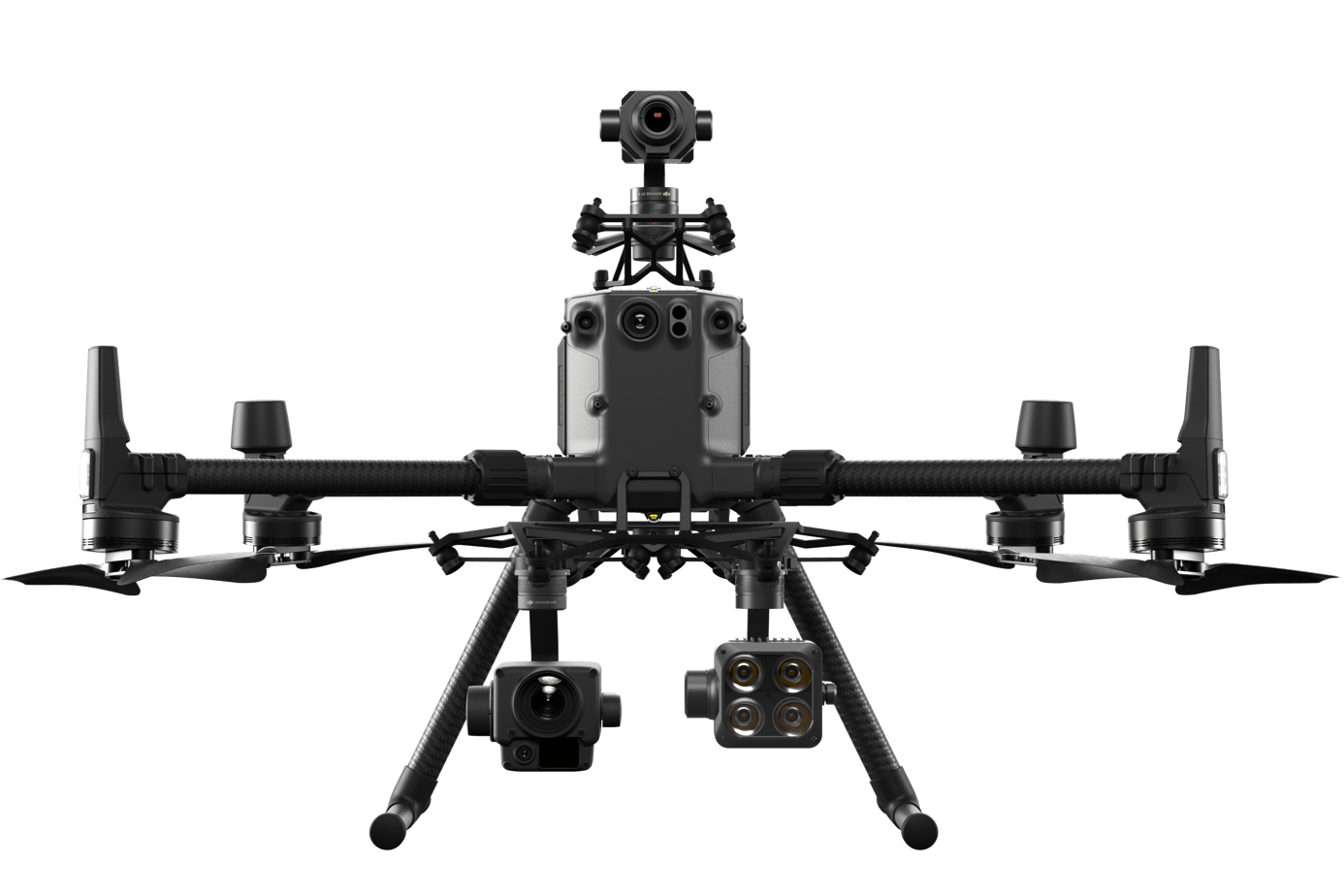

经纬 Matrice 300 RTK

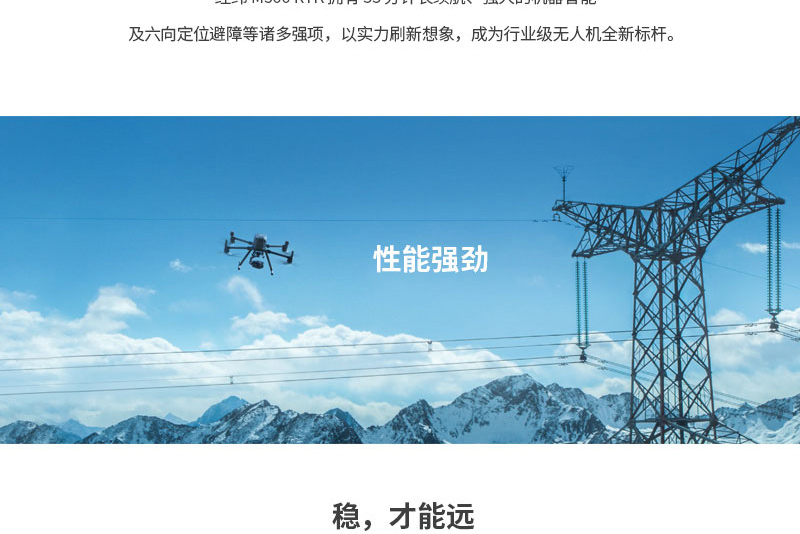

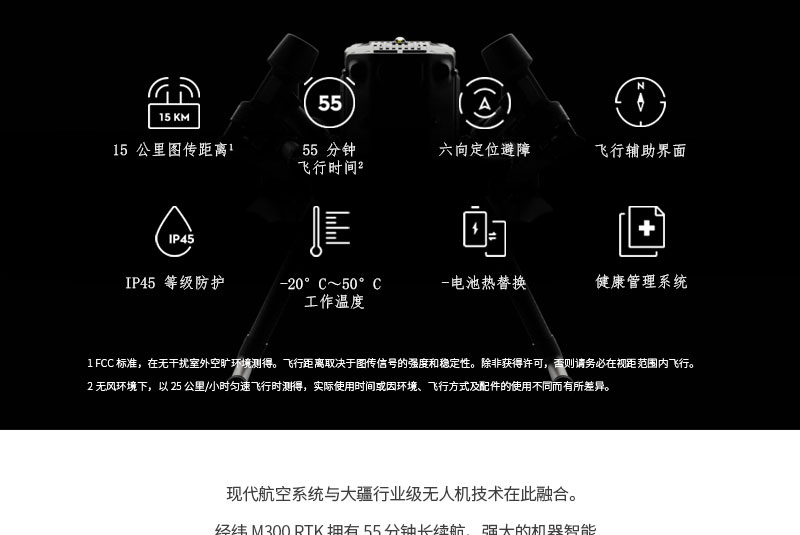

现代航空系统与大疆行业级无人机技术在此融合。经纬 M300 RTK 拥有 55 分钟长续航、强大的机器智能及六向定位避障等诸多强项,以实力

刷新想象,成为行业级无人机全新标杆。


01

300PTK_01300PTK_02300PTK_03300PTK_04300PTK_05300PTK_06300PTK_07300PTK_08300PTK_09300PTK_10300PTK_11300PTK_12

飞行器
尺寸
尺寸(展开,不包含桨叶):810×670×430 mm(长×宽×高)
       尺寸(折叠,包含桨叶):430×420×430 mm(长×宽×高)
对称电机轴距895 mm
重量(含下置单云台支架)空机重量(不含电池):3.6 kg
       空机重量(含双电池):6.3 kg
最大载重2.7 kg
最大起飞重量9 kg
工作频率2.4000-2.4835 GHz
       5.725-5.850 GHz
发射功率(EIRP)2.4000-2.4835 GHz:
       29.5 dBm(FCC);18.5dBm(CE)
       18.5 dBm(SRRC);18.5dBm(MIC)
       5.725-5.850 GHz:
       28.5 dBm(FCC);12.5dBm(CE)
       28.5 dBm(SRRC)
悬停精度(P-GPS)垂直:
       ±0.1 m(视觉定位正常工作时)
       ±0.5 m(GPS 正常工作时)
       ±0.1 m(RTK 定位正常工作时)
       水平:
       ±0.3 m(视觉定位正常工作时)
       ±1.5 m(GPS 正常工作时)
       ±0.1 m(RTK 定位正常工作时)
RTK 位置精度在 RTK FIX 时:
       1 cm+1 ppm(水平)
       1.5 cm + 1 ppm(垂直)
最大旋转角速度俯仰轴:300°/s
       航向轴:100°/s
最大俯仰角度30° (P模式且前视视觉系统启用:25°)
最大上升速度S 模式:6 m/s
       P 模式:5 m/s
最大下降速度(垂直)S 模式:5 m/s
       P 模式:3 m/s
最大倾斜下降速度S 模式:7 m/s

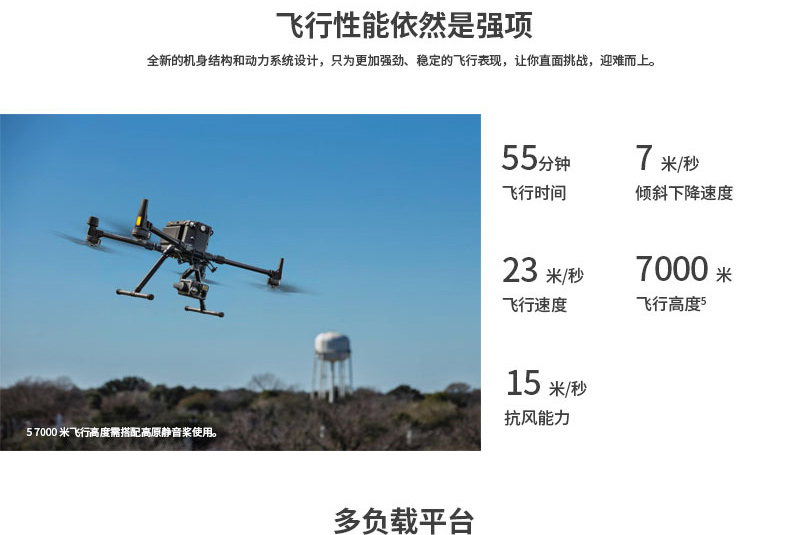

最大水平飞行速度S 模式:23 m/s
       P 模式:17 m/s
最大飞行海拔高度5000 m(2110 桨叶,起飞重量≤7 kg)/ 7000 m(2195 高原静音桨叶,起飞重量≤7 kg)
最大可承受风速15 m/s (7级风)
最大飞行时间55 min
适配 DJI 云台禅思 XT2、禅思 XT S、禅思 Z30、禅思 H20、禅思 H20T

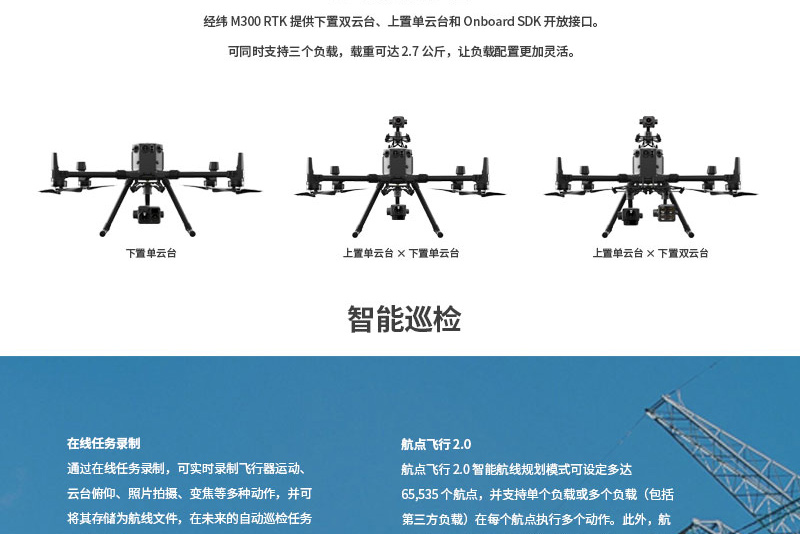

支持云台安装方式下置单云台、上置单云台、下置双云台、下置单云台+上置单云台、下置双云台+上置单云台
IP 防护等级IP45
GNSSGPS+GLONASS+BeiDou+Galileo
工作环境温度-20°C 至 50°C

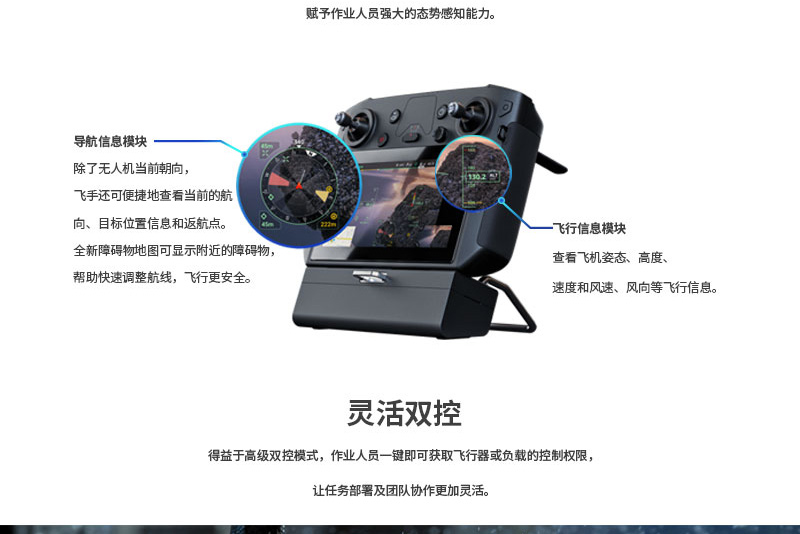

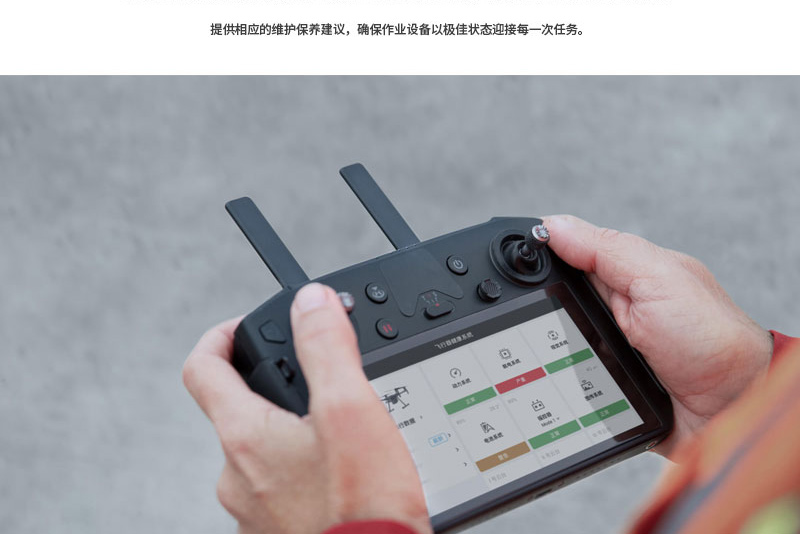

遥控器
工作频率2.4000-2.4835 GHz
       5.725-5.850 GHz

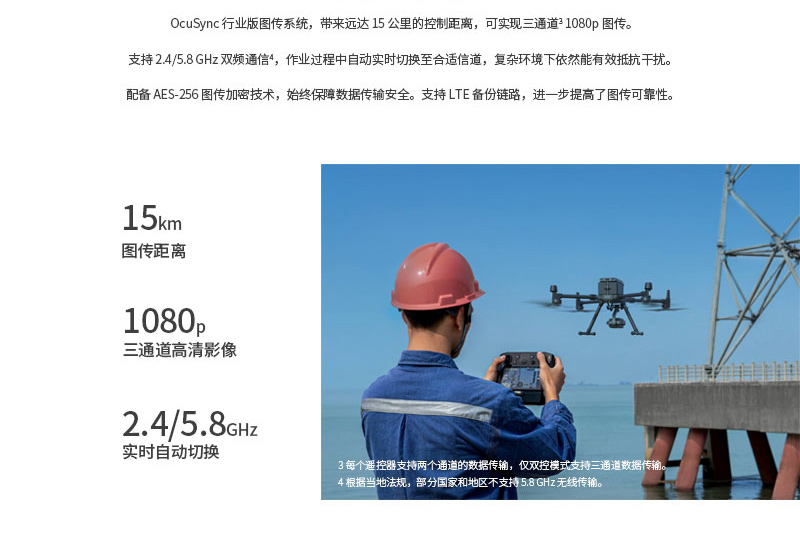

最大信号有效距离(无干扰、无遮挡)NCC/FCC:15 km
       CE/MIC:8 km
       SRRC:8 km
等效全向辐射功率(EIRP)2.4000-2.4835 GHz:
       29.5 dBm(FCC);18.5dBm(CE)
       18.5 dBm(SRRC);18.5dBm(MIC)
       5.725-5.850 GHz:
       28.5 dBm(FCC);12.5dBm(CE)
       20.5 dBm(SRRC)
外置电池名称:WB37 智能电池
       容量:4920 mAh
       电压:7.6 V
       电池类型:LiPo
       能量:37.39 Wh
       充电时间(使用 BS60 智能电池箱):70 分钟(15°C 至 45°C);130 分钟(0°C 至 15°C)
内置电池类型:18650 锂离子电池 (5000 mAh @ 7.2 V)
       充电方式:使用规格为 12V/2A 的 USB 充电器
       额定功率:17 W
       充电时间:2 小时 15 分钟(使用规格为12V/2A 的 USB 充电器)
续航时间内置电池:约 2.5 小时内置电池+外置电池:约 4.5 小时
USB-A 接口供电电压/电流5 V / 1.5 A
工作环境温度-20° 至 40° C

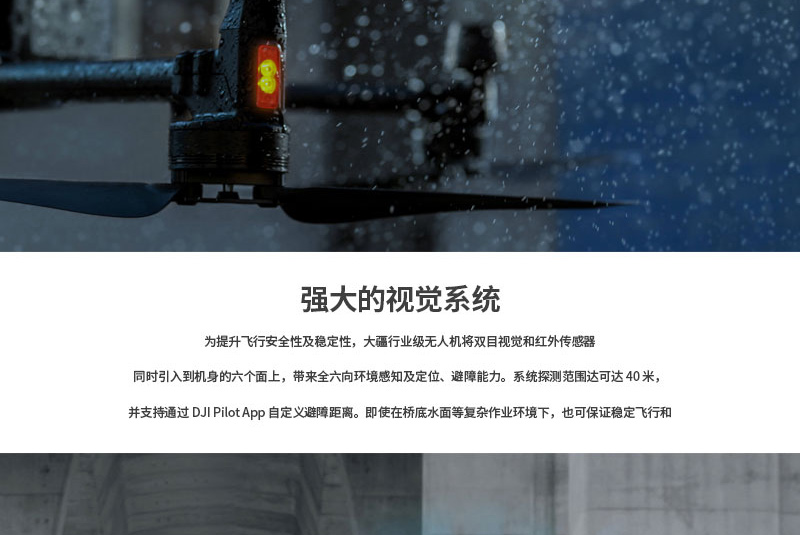

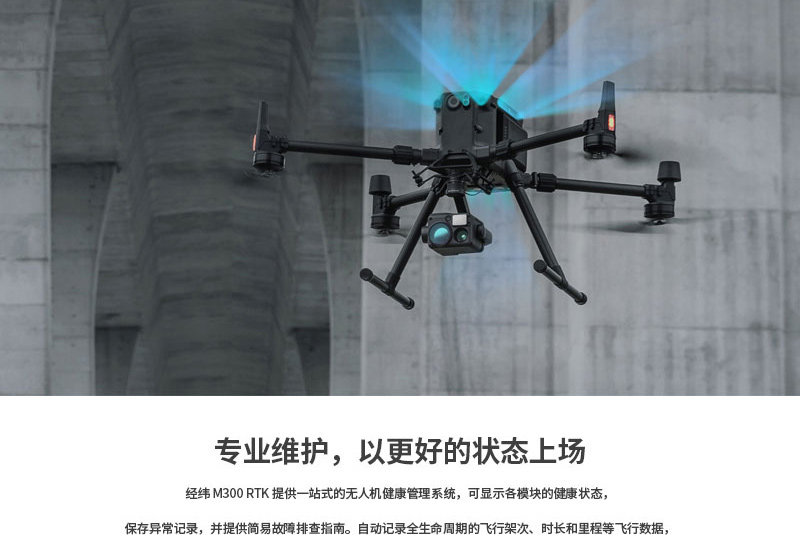

视觉系统
障碍物感知范围前后左右:0.7-40 m
       上下:0.6-30 m
FOV前后下:65°(H),50°(V)
       左右上:75°(H),60°(V)
使用环境表面有丰富纹理,光照条件充足
       (>15 lux,室内日光灯正常照射环境)
红外感知系统
障碍物感知范围0.1-8 m
FOV30°(±15°)
使用环境漫反射,大尺寸,高反射率(反射率>10%)障碍物
上下补光灯
有效照明距离5 m
FPV摄像头
分辨率960p
FOV
145°
帧率30 fps
智能飞行电池
型号TB60
容量5935 mAh
电压52.8 V
电池类型LiPo 12S
能量274 Wh
电池整体重量约 1.35 kg
工作环境温度-20℃ 至 50℃
理想存放环境温度22℃ 至 30℃
充电环境温度-20°C 至 40°C(当环境温度低于 5°C时,电池会启动自加热功能,在低温环境下充电有可能会降低电池使用寿命)
充电时间使用 BS60 智能电池箱时,
       使用 220 V 电源:完全充满两块 TB60 智能飞行电池约需 60 分钟,从 20% 充到 90% 约需 30 分钟
       使用 110 V 电源:完全充满两块 TB60 智能飞行电池约需 70 分钟,从 20% 充到 90% 约需 40 分钟
BS60智能电池箱
外形尺寸501×403×252 mm
空箱重量8.37 kg
可放置物品TB60 智能飞行电池 8 块
       WB37 智能电池 4 块
输入电压100-120 VAC,50-60 Hz / 220-240 VAC,50-60 Hz
最大输入功率1070 W
输出功率100-120 V:750 W
       220-240 V:992 W
工作环境温度-20℃ 至 40℃
