黄岛油库三维数字化

浏览:391

2019-08-28

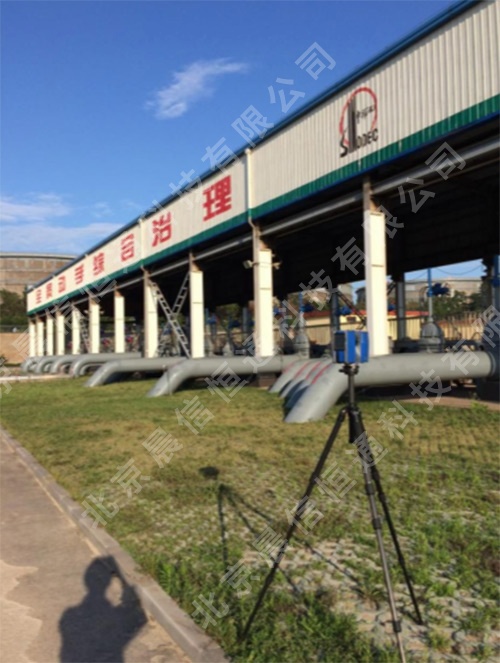

利用地面三维激光扫描仪获取黄岛油库点云数 据并进行预处理用快速点云处理软件进行点云拼接 整合,建立点云数据库,演示浏览整体点云效果, 通过原始点云建立基本模型。基于三维数据库的数字化管理,通过点云与模 型数据满足个性化的CAD成果需求。


油库数字化优势


改善安全

搜集数据所需要的时间和人数急剧减少,热加工减少,因为通过分析扫描数据可以确定所需设备 ,预制加工最大化

提高质量

精确性的提高降低了施工过程中的风险,更多的信息可以做出更充分的决定

降低成本

返工和施工场地改变所引起的成本最小化, 停工和返工的时间最小化

加快进度

工厂数据搜所需时间明显减少. 设计效率有很大的提高 ,返工最小化油


01
0802

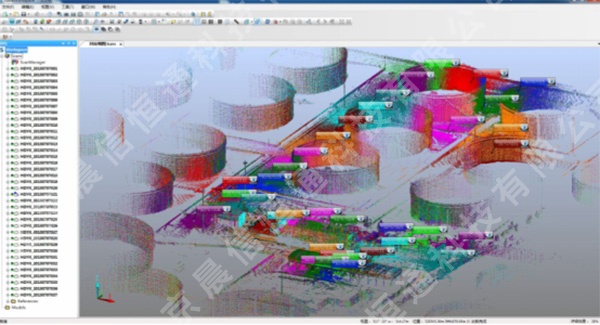

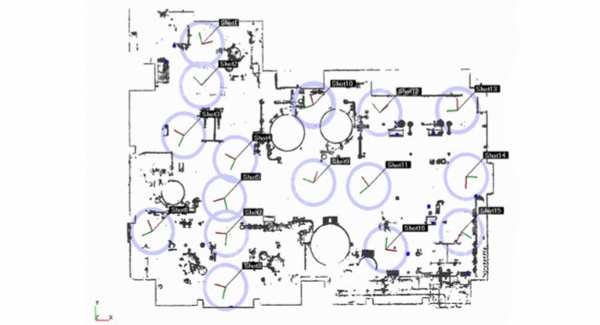

部分油罐点云分布图

03

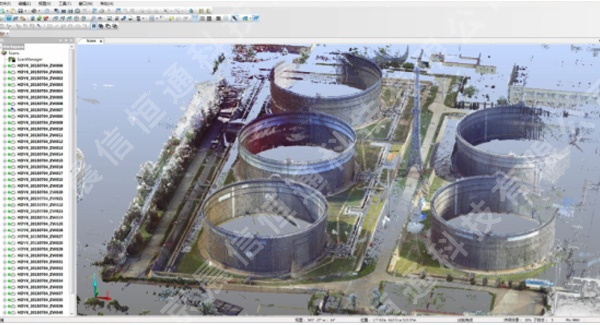

部分油罐彩色点云

04

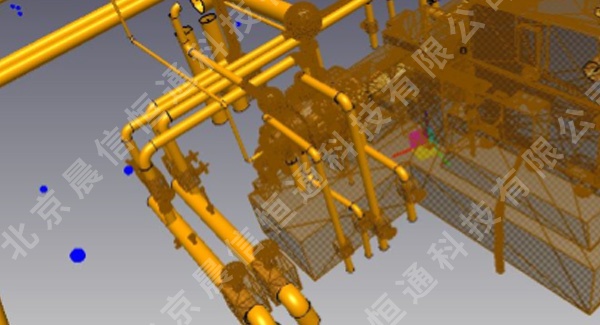

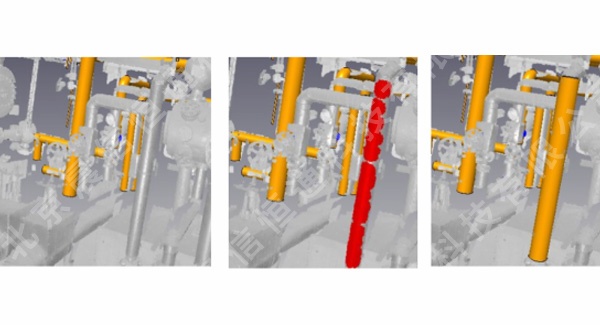

通过原始点云快速建模,生成管道。

05
06

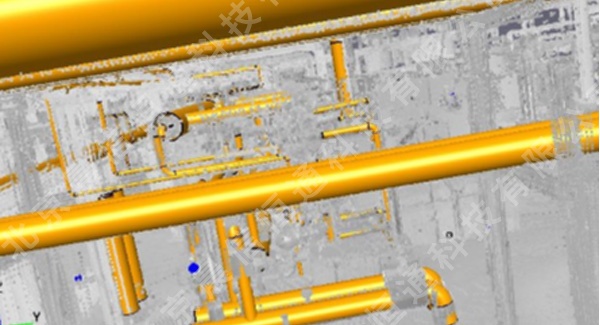

点云与模型拟合制作,提高模 型精度。

07

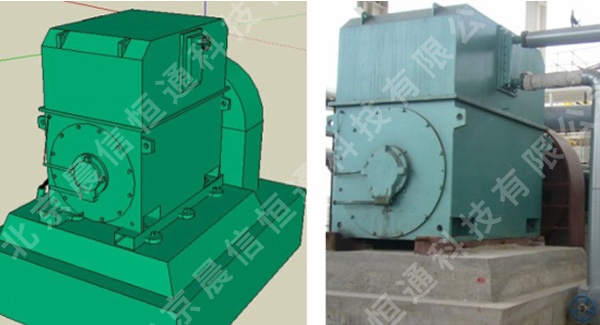

虚拟模型及现场照片

08

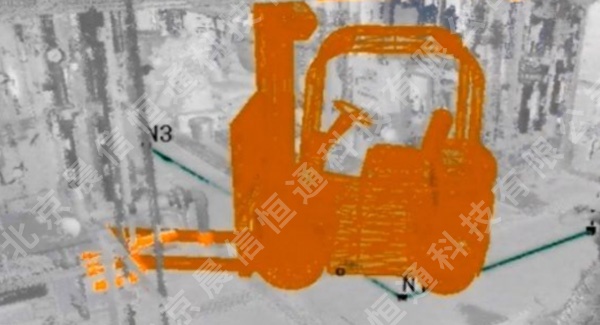

将某一实体的三维模型直接契入到三维点云数据 中,预先设定该实体的移动线路,以检查该物体 搬动时是否与其他设备冲突

09

可将三维建模的数据输出到CAD软件,从而制作各种平面图

10

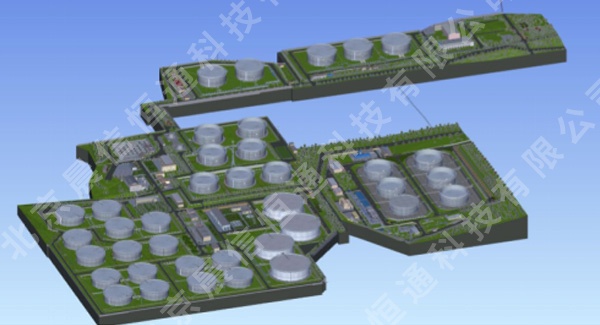

数字化成果

11

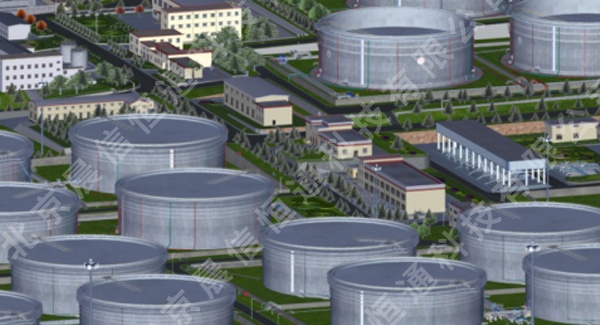

数字化成果

12

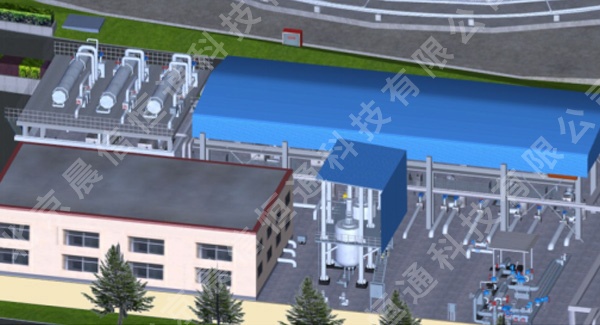

数字化成果
