隧道三维数字化分析

浏览:658

2019-08-28

隧道的测量监测是保证隧道施工质量、安全运营的重要手段。因其特殊的测量环境,对于测量手段有着较高要求。既要保证地铁正常的施工及运营,又要保证测量数据的准确性及完整性,从而获得准确的监测数据。

01

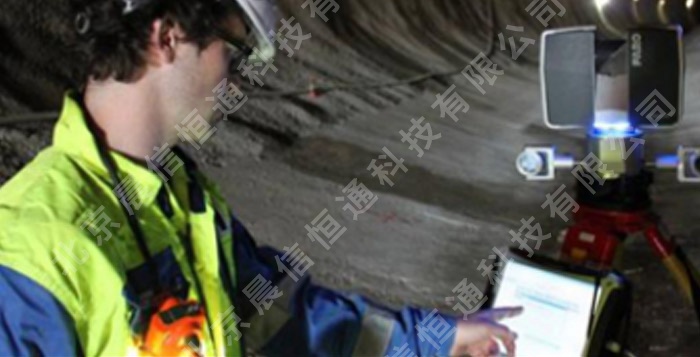

因隧道的测量监测对于环境和测量点数等要求较高。传统的测量方式对于隧道的监测有一定的局限性,无法满足隧道测量的要求。三维激光技术的出现正是弥补了传统测量技术的缺陷,是测量领域向前跨出的一大步。随着三维激光技术的不断发展及完善,在隧道的测量监测方面,从三维数据采集到施工、运营等监测结果的生成,我们已经具备了成熟的一体化解决方案。

02


03

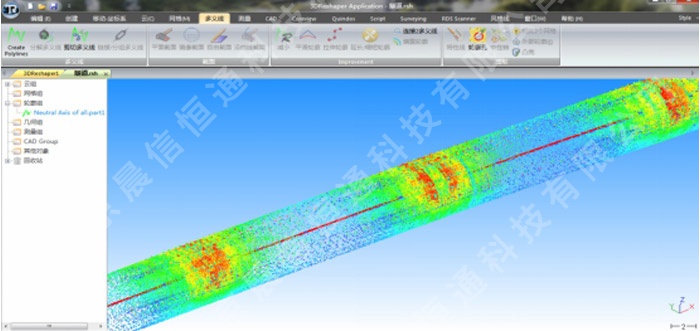

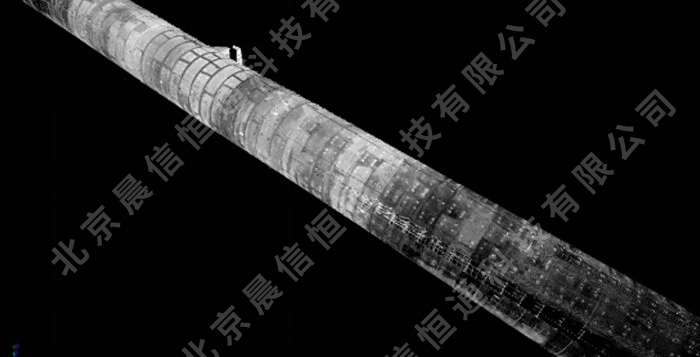

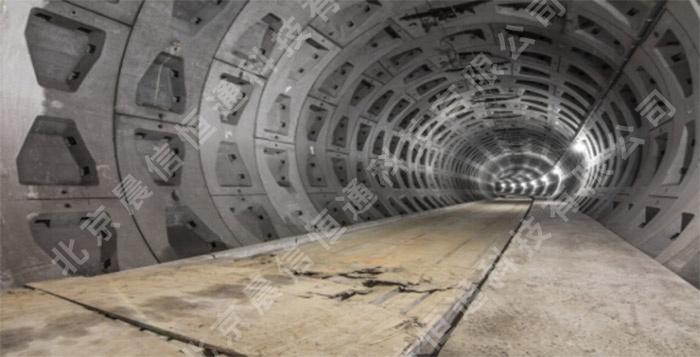

隧道点云数据


04
05
06

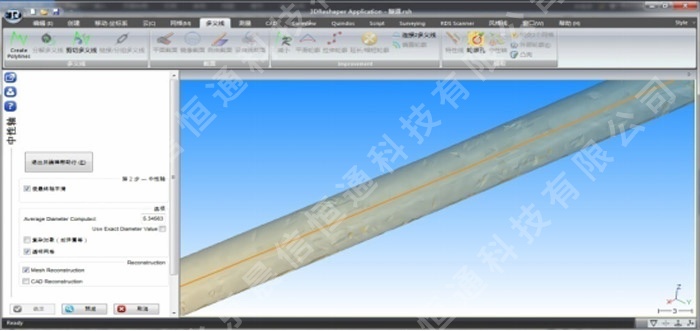

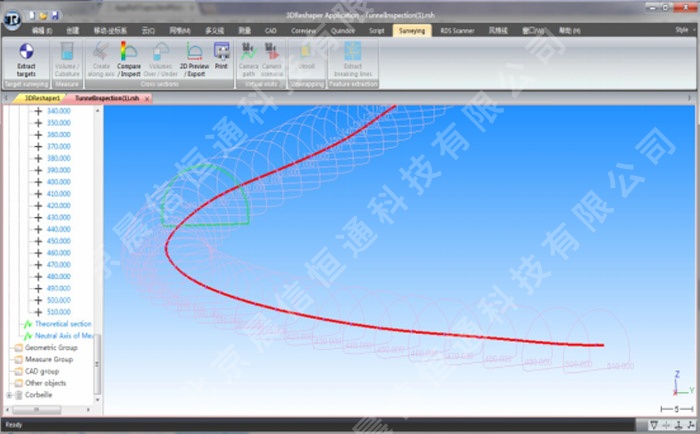

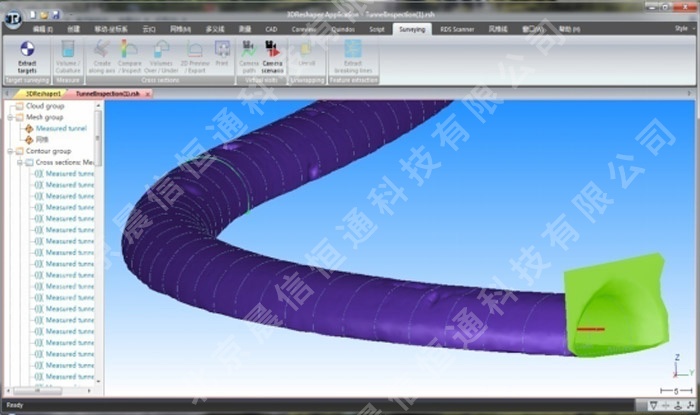

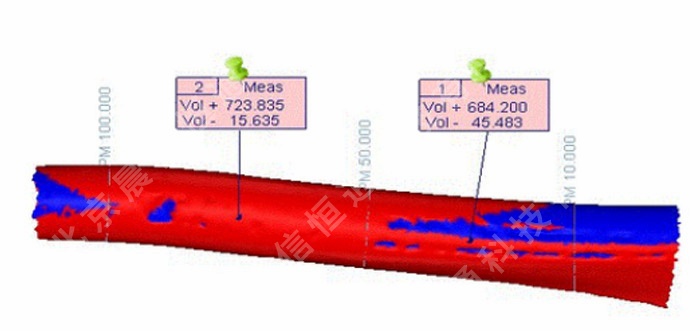

运用3dreshaper自动提取隧道的中心线并自动生成三角网模型,检测超欠挖体积


07

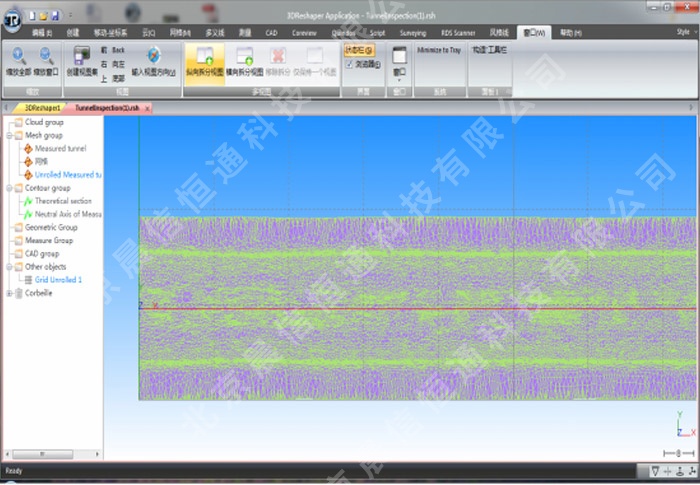

利用3dreshaper软件将隧道展开并分析隧道壁的平整度


08

09


10

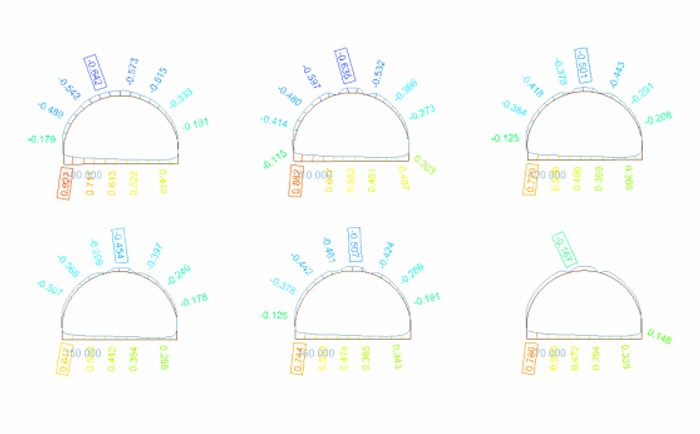

断面分析
