故宫宝蕴楼案例

浏览:399

2019-08-20

封面

宝蕴楼是按照西洋建筑式样设计建造的,共有北、东、西三座砖木结构的单体楼房,采用封闭的周边式布局,围绕咸安宫旧址的北、东、西三面,与咸安门形成围合。北楼三层,每层建筑面积376.8平方米;东西附楼均三层,每层建筑面积118.2平方米。三座楼均为地上两层,下部有半截地下室。

02

2013年1月4日,国家文物局(文物保函〔2013〕59号)批复同意北京市文物局《关于故宫宝蕴楼修缮工程方案的请示》(京文物〔2012〕1072号)。

重点解决宝蕴楼屋顶漏雨、部分木料糟朽、外墙饰面脱落等问题。楼内原有木质展柜、西式立柱及地板等保持原状。 按照计划,整个修缮工程于2015年5月底竣工。

03

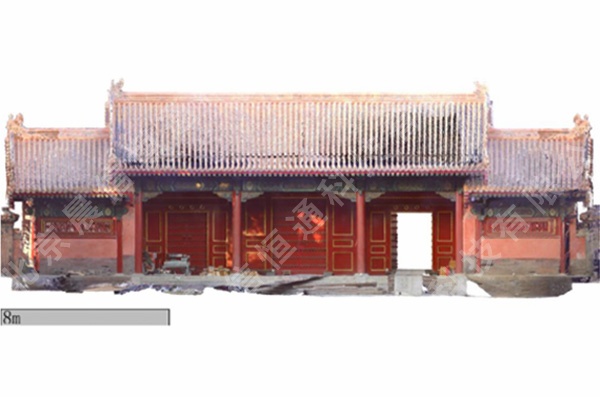

咸安门实景

04

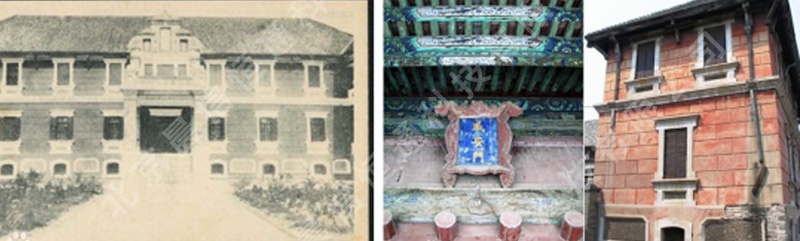

内部实景

05

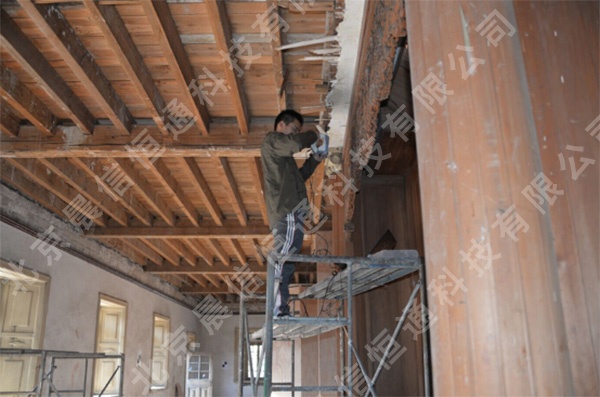

内部实景


06

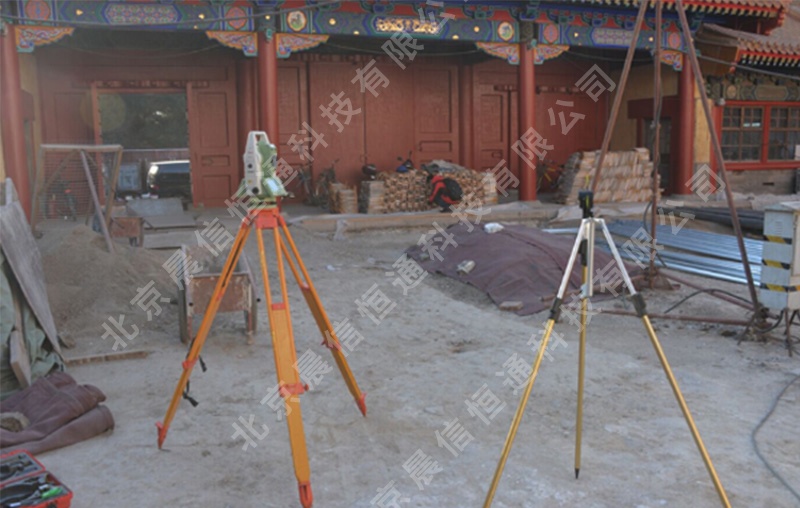

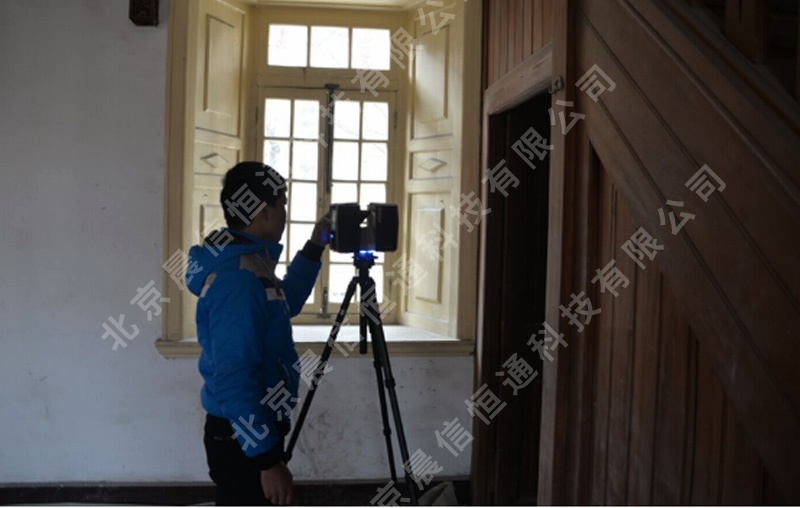

使用全站仪测量该坐标系下每一个标靶的坐标,结合扫描仪特制棱镜球获取多个标靶点坐标对扫描仪的局部坐标进行坐标控制,特制棱镜球与扫描标靶摆放形成坐标控制网对文物整体扫描点云坐标进行控制。


07

三维激光扫描作为一种先进的数字测量方式,不仅高精度采集现场真实坐标数据,而且其提供的通用数据还可以做为后期规划、制图、资料存档、变形检测等工作的理想测量数据来源。


08

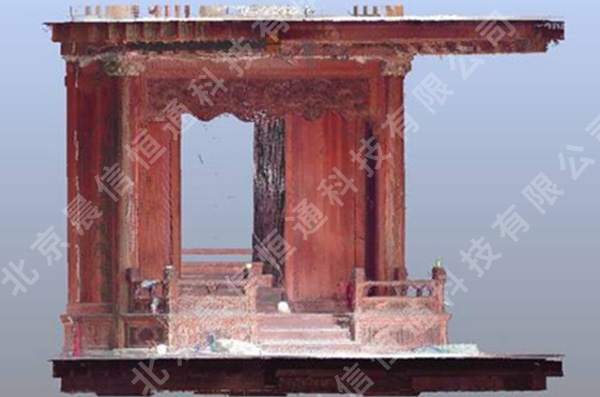

三维手持扫描仪用于记录花纹图案细节部分

09

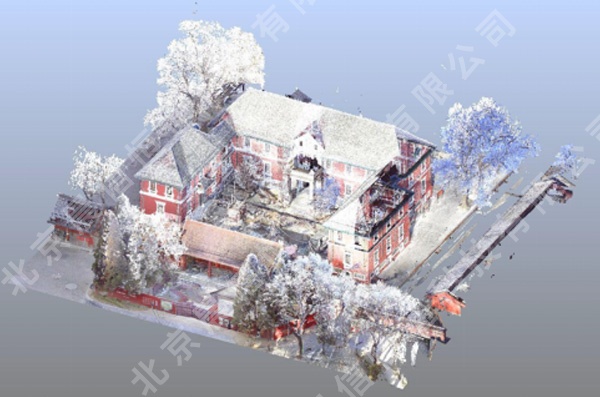

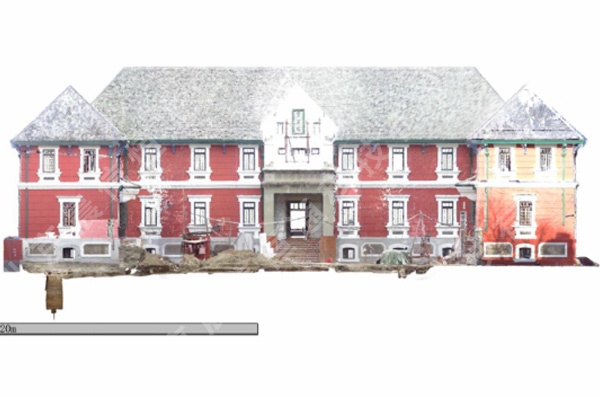

宝蕴楼整体点云效果


10

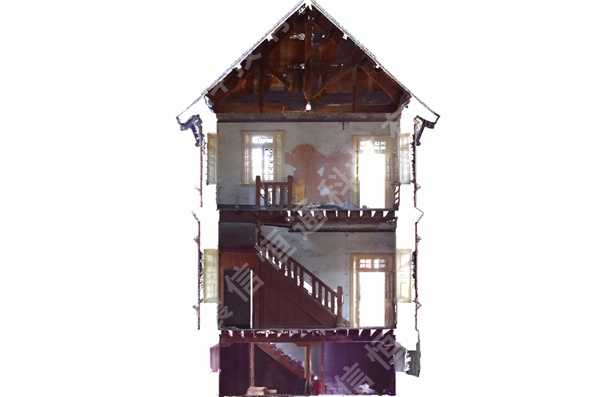

内部点云数据

11

三维扫描仪的优势就在于可替代传统的测量方式高精度全景记录古建筑全部的位置信息。



12

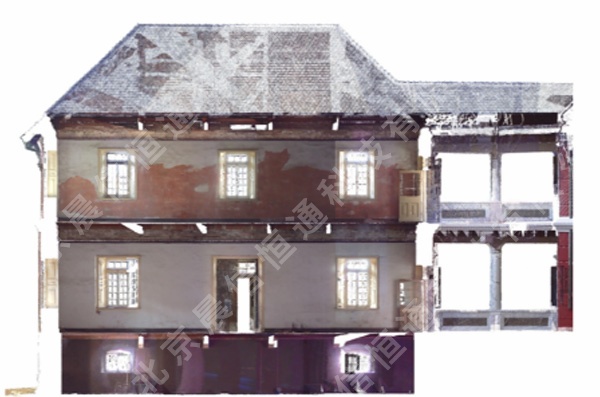

经处理后的正射影像

13

我们可以根据测量出来的点云数据,进行后期加工,通过它的正射影像,我们就能够逆向出它的CAD图纸。


14

楼梯局部点云呈现

15

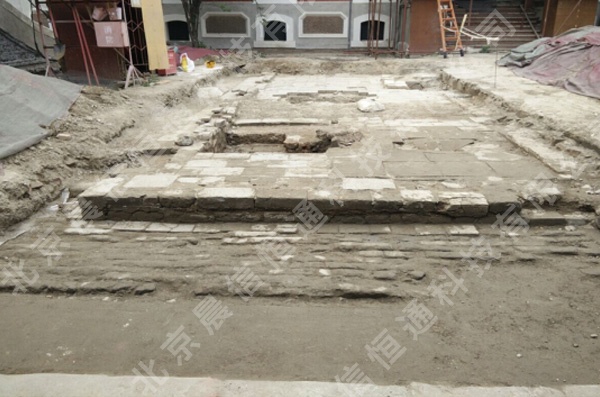

地面遗址


16

地面遗址

17

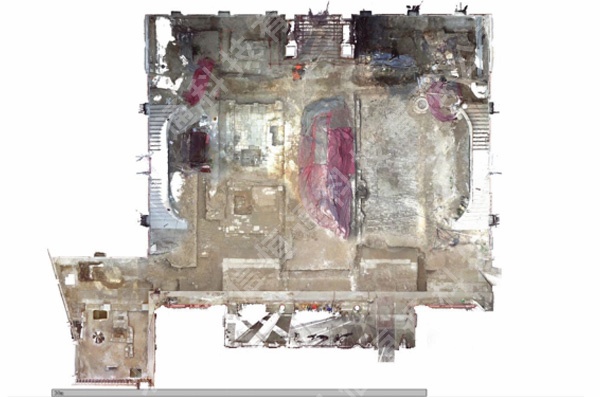

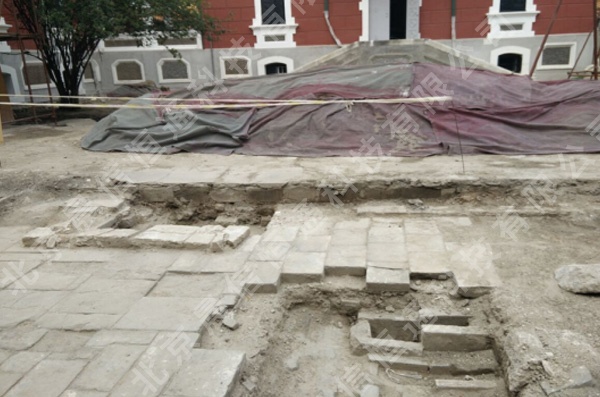

高精度地面遗址的点云数据附比例尺,用于分析与存档
